對于科誠打印頭拆換安裝說明

 ①面對機器正面，掀起上蓋

注意：拆換打印頭時需將電源關閉

 ②將打印頭壓力旋轉臂往外拉起，并以逆時針方向旋轉，使打印頭向上抬起。

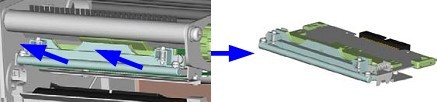

 ③抓住打印頭前端凹槽將打印頭往前拉出即可拆下打印頭。

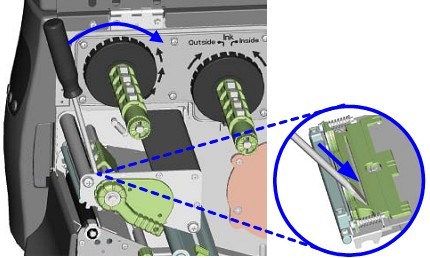

 ④如果無法順利徒手取下打印頭，如圖所示可以利用一字起子插入打印頭模組上的溝槽后，把螺絲起子超機器內的方向推，即可把打印頭往外退出。

 ⑤抓住打印頭前端往上靠齊，將打印頭上之排針（公）及機器上的排針座（母）對齊后向內推到底即可，此時即完成打印頭安裝。

4.2 打印頭打印線調整

①面對機器正面，掀起上蓋

②將打印頭壓力旋轉臂往外拉起，并以逆時針方向旋轉，使打印頭向上抬起。

③打印頭打印線位置的調整

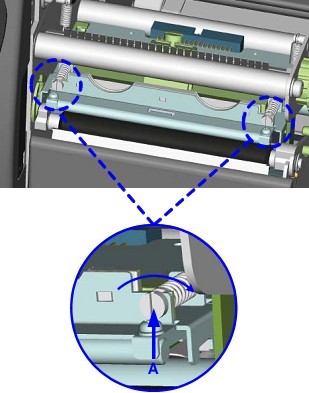

◆通常采用較硬或較厚紙張列印時，打印頭的打印線應往前（即出紙方向）調整，以得到較佳之打印品質，此時可取一字起子以順時針方向旋轉調整螺絲（A）即可令打印頭往前位移。

◆打印頭位置調整之左右側調整螺絲(A)其調整量應一致，使打印線與輥軸中心線呈平行狀態。

◆調整螺絲（A）旋轉一圈，打印頭位移行程為0.5mm，建議調整方式為漸進式，每次調整1/4圈，以確認打印品質狀況。

◆如打印頭位置調整出現錯亂現象，請將左右側之調整螺絲(A)以一字起子逆時針方向輕輕轉到底，以回復原點后再依上述調整方式重新調整。

4.3 碳帶張力調整

壓力碳帶轉軸上的旋鈕后，向左或向右旋轉，即可調整碳帶轉軸拖動碳帶的張力大小，張力調整分四個階段，在旋轉上以1-4的號碼標示，1為扭力最強，4則是最弱，當碳帶轉軸因張力不足無法拖動碳帶時，可先調弱碳帶供應軸的扭力，若仍無改善，可再搭配調碳帶回收軸的扭力。

由于碳帶材質上的差異，如果在打印的過程中發生類似碳帶褶皺的現象時，可將碳帶回收軸上的張力調整鈕以順時針方向調強張力。（若褶皺現象仍無法排除，請參照碳帶褶皺調整的方法進行調整）。

如果使用較窄的碳帶（特別是寬度小于2英寸的碳帶），導致打印時有拖不動的現象時，可將碳帶供應軸上的張力調整鈕以逆時針方向調弱張力，另外，若有因為碳帶紙管太緊而無法抽出的情況發生時，可將碳帶回收軸與碳帶供應軸的張力調整鈕，以逆時針方向調弱張力。

4.4 打印頭保養與清潔

打印頭可能會因灰塵附著、標簽紙沾粘或積碳等，而發生打印不清晰或斷針（即某部分無法打印）的狀況，所以除了打印時將上蓋保持閉合外，所使用的紙張也要注意是否有灰塵或其他污物附著，以保持打印品質并可延長打印頭使用壽命。打印頭的清理步驟如下：

①先關閉電源后再開啟上蓋并取下碳帶

②將打印頭壓力旋轉臂往外拉起并由后向上扳起，使打印頭向上抬起。

③若打印頭附著有粘結之標簽紙或其他污物，請用軟布沾取無水乙醇清除。

注意：建議每周打印頭清理1次，清理打印頭時，請注意清潔的軟布上是否有附著金屬或堅硬物質，若使用不潔的軟布而造成打印頭的損壞，則不在保固條件內。

4.5 打印頭壓力及平衡調校

①面對機器正面，掀起上蓋

②將打印頭壓力旋轉臂往外拉起，并以逆時針方向旋轉以打開打印頭。

③當打印不同紙質的標簽，或使用材質不同的碳帶時，由于不同介質的影響，可能導致打印品質左右不均勻，因為需要調整打印頭平衡，另外，如果有單邊打印不清楚或碳帶褶皺現象產生時，可先調整彈簧固定盒位置，如無改善再繼續調整彈簧固定盒的壓力大小。

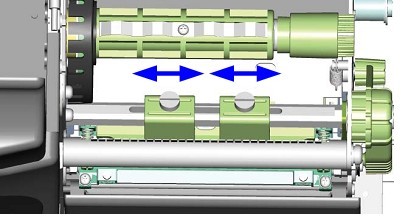

依實際打印不平衡的位置，移動打印頭彈簧固定盒，通常，紙張愈寬，打印頭彈簧固定盒愈靠右（外側），紙張愈窄，右邊的打印頭彈簧固定盒的也愈靠左（內側）。

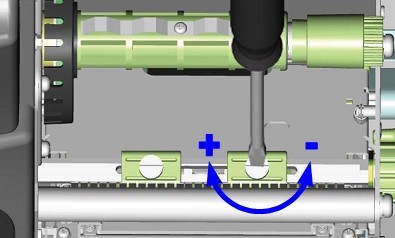

④如調整打印頭彈簧固定盒位置后，情況仍未改善時，請利用一字起子將彈簧固定盒的調整螺絲，順時針方向加強壓力，逆時針方向減弱壓力。

4.6 碳帶褶皺調整

①由于碳帶材質上的差異，如果在打印的過程中發生類似碳帶褶皺的現象時，可將碳帶調整片螺絲調整。

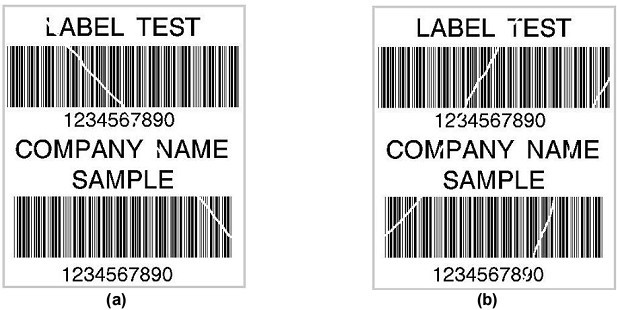

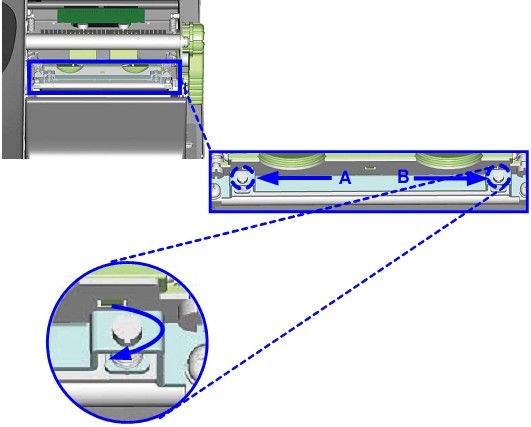

例如：產生如圖（a）的褶皺時，請將碳帶調整片螺絲（A）順時針調整，產生如圖（b）的褶皺時，請將碳帶調整片螺絲（B）順時針調整。

②調整圈數每次以半圈為一個單位調整，調整后請再作打印測試，如碳帶褶皺未改善，請依上述方式再作調整，而調整圈數不得超過2圈（即調整次數為4次）。

備注：調整圈數超過2圈時，會造成調整片過低導致出紙口過小，紙張會因此碰到撕紙鋼板而造成出紙不順或拖不動，若發生此現象，請將調整片螺絲逆時針鎖到底再重新調整。

4.7 CF記憶卡使用注意事項

EZ-2100Plus附CF記憶卡插槽，若機器內建的記憶體不夠使用時，可自行購買CF記憶卡做為擴充記憶體，以提供更多的標簽、圖案及各種中英文字型下載時的儲存空間。

在使用CF記憶卡作為擴充記憶體時，應注意下列事項：

①在插入或取出CF記憶卡前，請務必關閉條碼機電源。

②使用CF記憶卡作為條碼機擴充記憶體前，必須先以條碼機進行格式化，若條碼機偵測到插入的CF記憶卡不是FAT16格式時，Ribbon和Media LED指示燈會同時慢閃，并且打印機會連續2次2聲鳴叫，這時請按下FEED鍵，條碼機即會將CF記憶卡格式化為FAT16格式。

③完成格式化之后，記憶卡內會自動產生一個名為"Godex"的文件夾，此為條碼機存放資料的指定路徑，請勿任意更改。

④EZ-2100Plus條碼機適用的CF記憶卡規格：

●Compact Flash Type 1

●CF卡規范V1.4

●容量為128MB-1GB

●檔案格式為FAT16

4.8 切刀卡紙排除

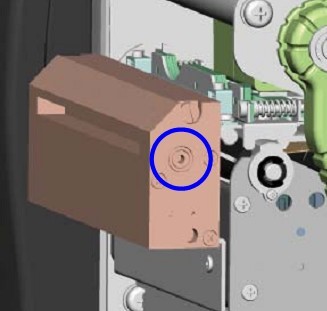

①在切刀兩側皆有如圖所示的調整孔

②當卡紙而造成切刀無法正常使用時，請先關閉電源，使用3mm六角扳手插入任一邊之調整孔內，順時針方向旋轉即可排除卡紙。

③排除卡紙后，重新開啟電源，此時刀刃即會自動回復到正確的位置。

注意：建議配合切刀使用時的標簽尺寸高度為30mm以上
