Zebra打印機 140Xi4校準打印機和調節打印頭壓力

1 校準打印機

 在打印機首次投入使用時，應進行校準，校準過程能夠讓打印機為您應用中使用的特定介質和色帶確定正確的設置，可以根據需要隨時校準打印機。

1.1 自動校準

打印機自動設置在標簽間檢測到的距離值

 當MEDIA POWER UP（介質加電）或HEAD CLOSE（打印頭關閉）的控制面板設置為CALIBRATION（校準）時，打印機將在加電或關閉打印頭時自動執行校準，在自動校準過程中，打印機確定標簽長度和感應器設置，自動校準的結果將存儲在打印機的存儲器中，即使打印機電源關閉，結果也不會丟失。這些參數在執行下次校準之前始終有效。

1.2 手動校準

 執行介質和色帶傳感器校準將傳感器的敏感度重設，以更為準確地檢測到介質和色帶，如果更改了色帶和介質類型，執行次校準過程后您的打印機可以更好的工作。

可使用下述步驟調節介質和色帶傳感器的敏感度：

 ① 按下控制面板上的SETUP/EXIT（設置/退出）按鈕

 ② 按NEXT/SAVE(下一個/保存)按鈕，選擇到“介質和色帶 校準”參數

 ③ 按加號(+)可開始校準過程。顯示LOAD BACKING（裝入襯紙）提示

 ④ 打開打印頭

 ⑤ 從襯紙上剝下大約203毫米標簽，并將介質送入打印機，這樣僅有襯紙位于介質傳感器之間

 ⑥ 讓打印頭保持打開狀態

 ⑦ 按加號(+)可繼續，顯示REMOVE RIBBON（取下色帶）提示

 ⑧ 如果使用了色帶，應將其卸下

 ⑨ 關閉打印頭

 ⑩ 按加號(+)可繼續，顯示CALIBRATING PLEASE WAIT（正在校準請等待）消息。打印機根據所使用的特定介質和色帶組合，調節從介質和色帶傳感器接受的信號增益，在傳感器圖表上，它實際對應于為更好讀取您的打印應用而上下移動的圖形峰值。完成校準后，將顯示RELOAD ALL（全部重新裝入）

 ⑾ 打開打印頭，并將介質前推到讓標簽位于介質傳感器下方

 ⑿ 重新裝入色帶（如果使用了）

 ⒀ 關閉打印頭

 ⒁ 按加號(+)可繼續，打印機執行自動校準，在該過程中，打印機根據新建立的標尺檢查介質和色帶讀數，以確定色帶長度和打印模式，要查看新標尺上的讀數，可打印一張傳感器校正圖

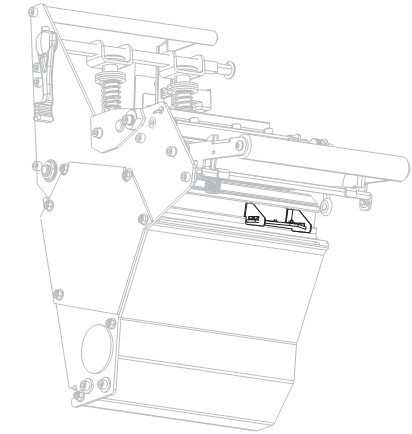

2 調節透射式介質傳感器

 透射式介質傳感器組件由兩個部件組成：光源和光敏元件，底部介質傳感器是光源，頂部介質傳感器是光敏元件，介質從兩個部件之間通過。

 只有在打印機無法檢測到標簽頂部時才需要調節這些傳感器，在這種情況下，即使打印機中裝有標簽，控制面板液晶屏仍顯示ERROR CONDITION PAPER OUT(錯誤條件打印紙用盡)，對于介質中帶有打孔或缺口的間斷介質，傳感器必須位于打孔或缺口的正上方。

2.1 頂部介質傳感器

要沿著介質的內側重新定位頂部介質傳感器，應執行以下步驟：

 ①如果使用了色帶，應將其取出

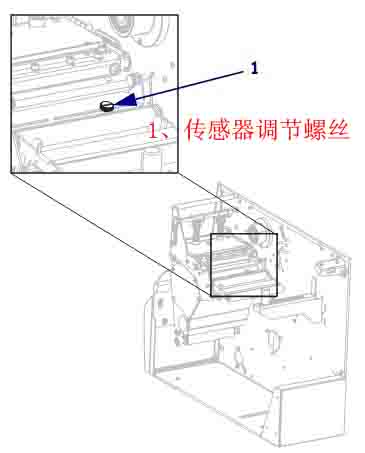

 ②找到頂部介質傳感器調節螺絲，頂部介質傳感器的傳感頭位于調節螺帽的正下方

 ③使用扁平頭螺絲刀，松開頂部介質傳感器調節螺釘

 ④將頂部介質傳感器沿著槽滑出至所需位置

 ⑤擰緊調節螺絲，將頂部介質傳感器固定到新位置

 ⑥根據頂部介質傳感器調整后的新位置，調整底部介質傳感器位置

2.1 底部介質傳感器

 調節頂部介質傳感器位置后，應相應調整底部介質傳感器以與其新位置匹配。

要調節底部介質傳感器，應完成以下步驟：

 ①在后方輥輪下，找到底部介質傳感器組件，傳感器是一個由彈簧夾固定的電路板

 ②滑動底部介質傳感器，直到它位于頂部介質傳感器的下方，使用底部傳感器發出的光源幫助對準頂部傳感器，可根據需要將電線輕輕拉出（電線應稍稍松弛）。

3 調節打印頭壓力和壓緊件位置

 打印質量取決于所使用的標簽和色帶，以及打印頭壓緊件的壓力和位置，應確保標簽和色帶適用于您的應用，如果適用，應檢查壓緊件位置和打印頭壓力。

3.1 壓緊件位置調節

 如果打印內容的一側顏色較淺，或者使用的標簽較厚，可能需要調節壓緊件位置，如果壓緊件壓力過低或不均勻，標簽和色帶可能會滑動。

要調節壓緊件位置，應執行以下步驟：

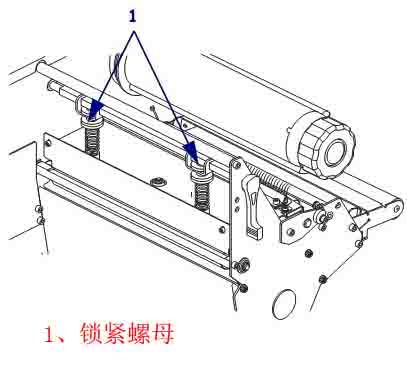

 ①松開壓緊件總成頂部的鎖緊螺母

 ②滑動壓緊件，知道它們在介質上施加了均勻的壓力，對于非常窄的介質，應將一個壓片放置在標簽的中央，并減小另一個未使用壓片的壓力。

 ③擰緊鎖定螺母

3.2 打印頭壓力調節

 如果正確調節壓緊件后仍無法解決打印質量問題，應嘗試調節打印頭壓力，請使用能夠提供所需打印品質的最低打印頭壓力，這樣能夠延長打印頭壽命。

要調節打印頭壓力，應執行以下步驟：

 ①運行暫停自檢，可以用61毫米/秒得速度打印標簽

 ②打印標簽過程中，可以使用控制面板上的控制鍵降低打印深度設置值，直到標簽上打印出灰色，而不是黑色為止。

 ③松開壓緊件總成上頂部壓花螺母

 ④某些介質類型需要更大的壓力才能獲得理想的打印效果，對于某些介質類型，可使用底部的壓花螺母來增大或減少壓力，直到打印區域左側及右側邊緣的顏色深度相同。

 ⑤可以使用控制面板，將顏色深度提高到所需的水平

 ⑥擰緊上方壓花螺母
